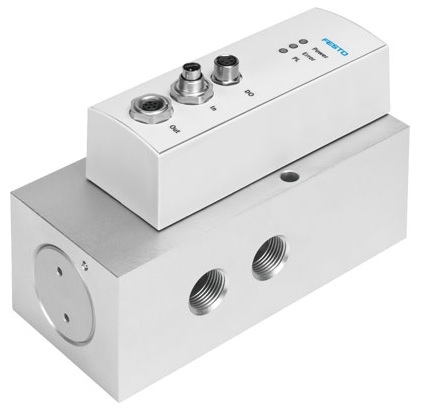

Пропорциональный распределитель VPWP-10-L-5-Q-10-E-G-EX1
![](files/product/8758563811171923/vpwp-1-422x411.jpg)
Подробное описание:
Пропорциональный 5/3 Н.З. распределитель Festo. Присоединение G3/8. Стандартный расход 2000 l/min. Полность цифровой, со встроенным датчиком давления и возможностью диагностики.
Условный проход | 10 mm |
Тип управления | электрический |
Тип уплотнения | Твердый |
Положение при сборке | Любое Предпочтительно горизонтально (сегменты дисплея вверх) |
Структура проекта | Каретка поршня Со встроенными датчиками давления |
Тип сброса | Магнитная пружина |
Инструкции по безопасности | Позиция безопасности VPWP |
Тип пилотного управления | прямой |
Направление потока | нереверсивный |
Функция распределителя | 5/3 Н.З., пропорциональный клапан прямого управления |
Отображение состояния | Красный светодиод = ошибка Зеленый светодиод = питание Желтый светодиод = PL (силовая нагрузка) |
Рабочее давление | 0 ... 10 bar |
Рабочее давления, позиционирование / soft stop | 4 ... 8 bar |
Номинальное рабочее давление | 6 bar |
Стандартный номинальный расход | 2.000 l/min |
Номинальное рабочее напряжение DC | 24 V |
Диапазон рабочего напряжения DC | 18 ... 30 V |
Диапазон напряжений нагрузки DC | 18 ... 30 V |
Макс. нагрузка по току на дискретном выходе | 500 mA |
Макс. нагрузка по току на выходе по напряжению | 500 mA |
Макс. потребление тока клапаном привода | 1,2 A |
Макс. потребление тока, система управления | 0,15 A |
Номинальное напряжение DC | 24 V |
Напряжение питания цифрового выхода | 24 V напряжение нагрузки |
Напряжение питания выхода по напряжени. | 24 V напряжение нагрузки |
Категория ATEX Газ | II 3G |
Взрывозащита типа "Газ" | Ex nA IIC T5 X Gc |
Взрывобезопасная температура окружающей среды | 0°C <= Ta <= +50°C |
Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4] |
Примечание по рабочей среде | Операция смазывания невозможна |
Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) в соответствии с директивой EU по электромагнитной совместимости EMC |
Классификация сопротивления коррозии CRC | 1 |
Температура среды | 0 ... 50 °C |
Класс защиты | в собранном состоянии IP65 |
Температура окружающей среды | 0 ... 50 °C |
Авторизация | C-Tick |
Вес продукта | 1.010 g |
Разрешающая способность по давлению | 0,01 bar |
Ошибка линейности, полный диапазон измеряемой величины | < 1,5 % |
FS точность повторения | < 1 % |
Исполнение выходов 24V | Позитивная логика (PNP) Нет электрической изоляции Защита от короткого замыкания Обратная полярность напряжения не приводит к выходу из строя |
Исполение цифровых выходов | Обратная полярность напряжения не приводит к выходу из строя Защита от короткого замыкания Нет электрической изоляции Позитивная логика (PNP) По IEC 61131-2 |
Интерфейс управления | Цифровой CAN bus с Festo протоколом Встроенное нагрузочное сопротивление |
Электрическое присоединение, входной интерфейс fieldbus | 5-пин M9 Разъем |
Электрическое присоединение, выходной интерфейс fieldbus | M9 Розетка разъема 5-пин |
Электрическое присоединение Fieldbus системы | 4-пин M8 Розетка разъема |
Тип крепления | с принадлежностями со сквозным отверстием |
Цвет соединений | Присоединение 4: Черный Присоединение 2: Голубой |
Пневматическое подключение, канал 1 | G3/8 |
Пневматическое подключение, канал 2 | G3/8 |
Пневматическое подключение, канал 3 | G3/8 |
Пневматическое присоединение, канал 4 | G3/8 |
Пневматическое присоединение, канал 5 | G3/8 |
Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
Информация о материале, крышки | PA с армированием |
Информация о материале, корпус | Алюминиевый сплав Анодированный |
